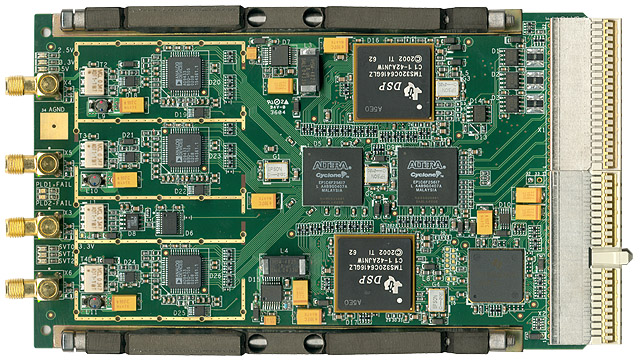

МОДУЛЬ ТАЙФУН

НАЗНАЧЕНИЕ

Модуль ТАЙФУН предназначен для приема, аналого-цифрового преобразования и цифровой обработки высокочастотных сигналов (1-300 МГц)

Области применения

Системы цифровой обработки информации;
Системы приема и регистрации аналоговых сигналов;
Системы, работающие в реальном масштабе времени;
Высоконадежные системы, работающие в сложных условиях эксплуатации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ввод аналоговых сигналов

AD9432BSQ-105:
- Разрядность АЦП: 12
- Тип микросхемы АЦП: Конвеерный
- Частота выборки АЦП: 105000 КВыборок/сек
- Полоса пропускания сигнала: от 1 до 300 МГц
Интерфейс ввода аналоговых сигналов:
- Диапазон входного напряжения канала: от -1 до 1 Вольт
- Типовое количество проводников на канал: 1
- Количество дополнительных проводников (общих): 1
- Наличие гальванической развязки: да
- Количество каналов: 4
- Организация общей шины: однополюсная
- Используемое количество контактов на канал: 1

Характеристики питания

Питание модуля:
- Номинальное напряжение питания: 5 ±5 % Вольт
- Потребляемый ток: 1 Ампер
Питание модуля:
- Потребляемый ток: 4 Ампер
- Номинальное напряжение питания: 3 ±5 % Вольт
Питание модуля:
- Потребляемый ток: 0 Ампер
- Номинальное напряжение питания: 5 ±0 % Вольт

Конструкция (модуль)

Конструктив: 3U
Длина: 167 мм
Ширина: 100 мм
Толщина: 13 мм
Масса: 270 грамм
Исполнение: Для тяжелых условий

Устойчивость к внешним воздействующим факторам

Повышенная влажность воздуха при температуре +35°С, не более: 98 %
Пониженное атмосферное давление: 5 мм рт.ст.
Синусоидальная вибрация в диапазоне частот:
- Диапазон частот: от 5 до 2000 Гц
- Амплитуда виброускорения: 147 м/с2
Удар одиночного действия:
- Амплитуда ускорения: 392 м/с2
- Длительность удара: 0 мс
Рабочая температура:
- Рабочая температура при кондуктивном отводе тепла: от -40 до 70 °С
- Рабочая температура при воздушном охлаждении: от -40 до 80 °С

Системная магистраль

Compact PCI:
- Частота шины PCI: 33 М МГц
- Вольтаж: 3.3/5 Вольт
- Типовое количество проводников: 94
- Типовая разрядность данных: 64 бит
- Соответствие стандарту: PICMG 2.0 R3.0 CompactPCI Specification.
- Тип синхронизации: Синхронная
- Мультиплексирование адреса/данных: да
- Типовая разрядность адреса: 64 бит
- Число линий прерываний: 4

Аппаратный вычислитель

Внутреннее конфигурируемое ОЗУ ПЛИС: 190 кбит
Количество ПЛИС: 2
Фирма производитель и название ипользуемых ПЛИС: Altera серии Cyclone EP1C6
Общая эквивалентная емкость ПЛИС: 12000 логических ячеек
Внешняя тактовая частота: 300 МГц
Информация о логической функции: Логическая функция цифровой обработки информации может разрабатываться под заказ

Вычислительное ядро
