Модули ГС

Назначение

Модули ГС предназначены для тестирования методом граничного (периферийного) сканирования систем, построенных на интерфейсах VME (Модуль ГС-3VM) и CompactPCI (Модуль ГС-3Р). Также тестируются системы, построенные на соединителях серии DIN 41612 (Модули ГС-3VF и ГС-3VFS).

Каждый модуль ГС содержит 300 LVCMOS портов ввода/вывода, управляемых через интерфейс JTAG. Каждый порт ввода/вывода подключен к конкретному контакту системного соединителя модуля ГС, что позволяет, как имитировать, так и анализировать логические уровни сигналов абсолютно всех контактов системного соединителя, к которому подключен модуль ГС, включая контакты питания. Модули ГС получают автономное питание через внешний соединитель DSUB9, что позволяет им тестировать пассивные компоненты систем без подачи напряжения питания.

Использование набора, состоящего из модулей ГС разного исполнения, совместно с использованием CMOS портов блока J-HUB-2 позволяет строить гибкие системы и тестировать методом граничного (периферийного) сканирования широкую номенклатуру электронной аппаратуры.

Применение модулей ГС в стенде ГС

Предусмотрено два варианта применения модулей ГС.

Первый вариант - работа в стенде ГС. Принцип работы стенда ГС подробно описан в разделе «Технологии».

Второй вариант – работа в качестве логического анализатора под управлением программного обеспечения SignalTap фирмы ALTERA. В данном случае вместо громоздкого логического анализатора интерфейсов VME или CompactPCI используется один модуль ГС-3VM или ГС-3Р и ПК пользователя.

Области применения

  • Стенд-ГС
  • прочее стендовое оборудование
  • логический анализатор SignalTap

Варианты исполнения модулей ГС

Модуль ГС-3Р (CompactPCI)Модуль ГС-3VM (VME)

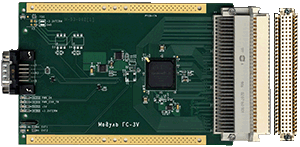

Модуль ГС-3VFS (вилка DIN41612)Модуль ГС-3VF (розетка DIN41612)

Техническая спецификация

СТРУКТУРНАЯ СХЕМА МОДУЛЯ ГС

ИНТЕРФЕЙСЫ

  • Внешний интерфейс управления: JTAG
  • Количество управляемых портов ввода/вывода: 300
  • Тип портов ввода/вывода: LVCMOS (3.3В)
  • Нагрузочная способность порта ввода/вывода: 24 мА
  • Общая нагрузочная способность портов: 3 А

ЭЛЕКТРОПИТАНИЕ И ЭНЕРГОПОТРЕБЛЕНИЕ

  • Напряжение питания: +5В ±5%
  • Собственный ток потребления: не более 200 мА
  • Общий ток потребления: зависит от нагрузки на тестируемых CMOS портах, но не более 3А

КОНСТРУКТИВ

  • Системный соединитель
    • Для модуля ГС-3Р: CompactPCI (Tyco 352068, 352152)
    • Для модуля ГС-3VM: VME (Harting 02011602101)
    • Для модуля ГС-3VF: розетка DIN41612 (Harting 02011602101)
    • Для модуля ГС-3VFS: вилка DIN41612 (Harting 02071601101)
  • Внешний соединитель: вилка DSUB9 (Harting 09661636813)
  • Размеры: 175 х 100 х 16 мм (3U)
  • Масса: не более 100 г

ВНЕШНИЕ ВОЗДЕЙСТВИЯ

  • Рабочая температура: от -40ºС до +70ºС
  • Пониженное атмосферное давление: 5 мм рт.ст.
  • Повышенная влажность
    • при температуре +35°С: 98% (с влагозащитным покрытием).
  • Синусоидальная вибрация
    • в диапазоне частот от 5 до 2000 Гц: до 15 g (с клиновыми расширителями)
  • Удар одиночного действия:
    • при длительности удара 11 мс: 40 g (с клиновыми расширителями)
